کالیبراسیون باسکول چیست؟ راهنمای تنظیم گوشهها، لودسل و Junction Box
مقدمه
دقت یک باسکول فقط به دقت نمایشگر وزن یا مشخصات لودسلهای آن وابسته نیست. حتی اگر در یک باسکول از چهار لودسل یکسان و باکیفیت استفاده شده باشد، ممکن است وزن نمایشدادهشده در نقاط مختلف باسکول کمی متفاوت باشد.
یکی از مهمترین مراحل راهاندازی و تنظیم باسکول، کالیبراسیون (Calibration) و بهخصوص تنظیم گوشهها (Corner Calibration) است.
در این مقاله بررسی میکنیم چرا ممکن است یک باسکول در مرکز و گوشههای مختلف، قرائت متفاوتی داشته باشد، Junction Box چه نقشی در این فرآیند دارد و پتانسیومترهای موجود در برخی جانکشنباکسها چگونه برای اصلاح این اختلاف استفاده میشوند.
کالیبراسیون باسکول چیست؟
کالیبراسیون باسکول به مجموعهای از تنظیمات و آزمونها گفته میشود که برای اطمینان از صحت نمایش وزن انجام میشود.
در یک سیستم توزین معمولاً چند مرحله مهم وجود دارد:
تنظیم صفر (Zero)
تنظیم ظرفیت و Span
تنظیم و بررسی خطی بودن در صورت نیاز
بررسی تکرارپذیری
بررسی قرائت در نقاط مختلف باسکول
تنظیم گوشهها (Corner Adjustment)
بنابراین کالیبراسیون فقط به این معنا نیست که یک وزنه روی مرکز باسکول قرار دهیم و نمایشگر را روی مقدار صحیح تنظیم کنیم.
چرا ممکن است وزن در مرکز و گوشههای باسکول متفاوت باشد؟

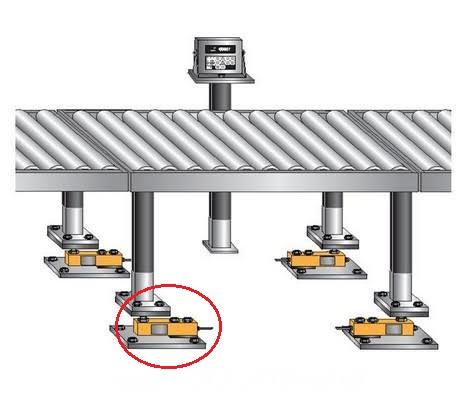

فرض کنیم یک باسکول چهار لودسله داریم و هر چهار لودسل از یک مدل و ظرفیت انتخاب شدهاند.
ممکن است تصور کنیم چون لودسلها دقیقاً یکسان هستند، بنابراین هر نقطه از باسکول باید وزن یکسانی نشان دهد.
اما در عمل چنین چیزی همیشه اتفاق نمیافتد.
زیرا در یک باسکول واقعی، عوامل مختلفی روی توزیع نیرو تأثیر میگذارند، از جمله:
نحوه نصب لودسلها
تراز بودن سازه
شرایط مکانیکی باسکول
نحوه انتقال نیرو به لودسل
اصطکاک یا گیر مکانیکی
نیروهای جانبی
تفاوت جزئی در مشخصات لودسلها
نحوه توزیع بار روی سازه
بنابراین وقتی یک وزنه در مرکز باسکول قرار دارد، نیروی واردشده بین لودسلها به یک شکل توزیع میشود؛ اما وقتی همان وزنه به یک گوشه منتقل میشود، سهم هر لودسل از تحمل وزن تغییر میکند.
یک مثال ساده از خطای گوشه
فرض کنیم وزنه استاندارد 1000 کیلوگرمی داریم.

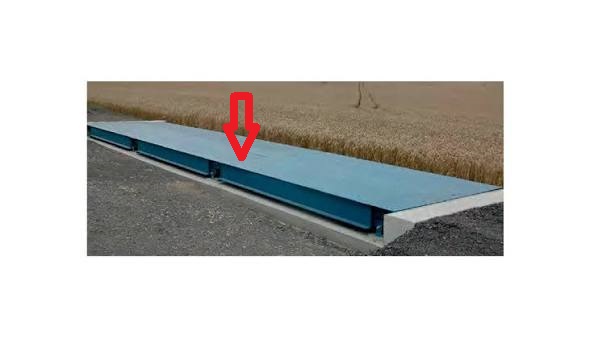

اگر آن را در مرکز باسکول قرار دهیم، نمایشگر ممکن است مقدار:
1000 kg را نشان دهد.

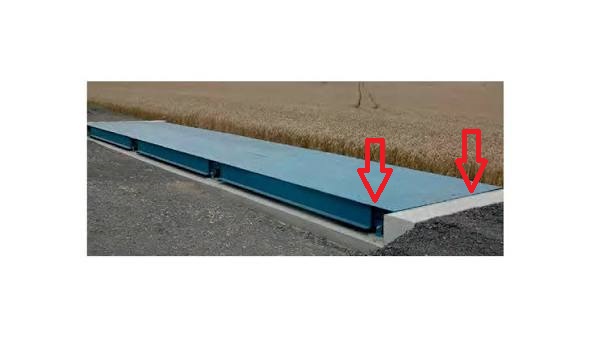

اما اگر همان وزنه را در نقاط مختلف باسکول قرار دهیم، ممکن است نتایج متفاوت باشد.
در این حالت باسکول در مرکز به مقدار مورد انتظار نزدیک است، اما در نقاط مختلف اختلاف مشاهده میشود.
این اختلاف را میتوان به عنوان Corner Error یا خطای گوشه در نظر گرفت.
البته مقادیر مثال بالا صرفاً برای توضیح مفهوم هستند و میزان مجاز خطا باید بر اساس نوع باسکول، کلاس دقت، تجهیزات و الزامات مربوط به کاربرد آن تعیین شود.
آیا مشکل از خود لودسلهاست؟
الزاماً خیر.
یکی از نکات مهم در عیبیابی باسکول این است که نباید هر اختلافی را به خرابی یا اختلاف حساسیت لودسل نسبت داد.
حتی اگر چهار لودسل کاملاً یکسان باشند، سیستم مکانیکی باسکول ممکن است باعث شود نیرو به صورت کاملاً مساوی بین لودسلها تقسیم نشود.
از طرف دیگر، لودسلها نیز در دنیای واقعی کاملاً ایدهآل نیستند و پارامترهایی مانند:
Non-Linearity
Hysteresis
Repeatability
Creep
Temperature Effect
میتوانند در عملکرد واقعی سیستم تأثیر داشته باشند.
بنابراین عملکرد نهایی یک باسکول نتیجه همکاری لودسل + سازه مکانیکی + نصب + جانکشنباکس + نمایشگر وزن + کالیبراسیون است.

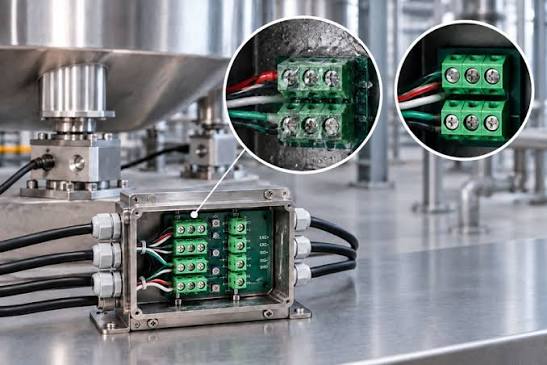

نقش Junction Box در باسکول چیست؟
در باسکولهای چندلودسله، لودسلها معمولاً به یک Junction Box متصل میشوند.
در سادهترین حالت، جانکشنباکس وظیفه ایجاد اتصال منظم و استاندارد بین چند لودسل و کابل خروجی به نمایشگر وزن را دارد.
به صورت کلی:
Load Cells → Junction Box → Weight Indicator
Junction Box از نظر اصل عملکرد برای موازی کردن لودسلها الزاماً ضروری نیست؛ یعنی اگر شرایط مناسب باشد، چند لودسل را میتوان از نظر الکتریکی به صورت موازی متصل کرد.
اما استفاده از Junction Box مزایای مهمی دارد:
مرتب و استاندارد شدن سیمکشی
اتصال چند لودسل به یک خروجی
سهولت عیبیابی
دسترسی بهتر به اتصالات
امکان تنظیم Corner در مدلهای قابل تنظیم

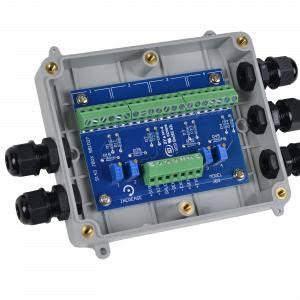

Junction Box قابل تنظیم چیست؟
همه Junction Box ها یکسان نیستند.
برخی جانکشنباکسها فقط وظیفه اتصال لودسلها را انجام میدهند، اما برخی مدلها دارای مدارهای Trim / Corner Adjustment هستند.
در این نوع جانکشنباکسها معمولاً برای هر لودسل امکان تنظیم محدودی وجود دارد.
این تنظیم به تکنسین اجازه میدهد اختلاف قرائت نقاط مختلف باسکول را کاهش دهد.
آیا پتانسیومتر جانکشنباکس برای یکسان کردن حساسیت لودسلهاست؟
این موضوع نیاز به کمی دقت دارد.
اگر چهار لودسل از یک مدل و ظرفیت باشند، معمولاً مشخصات آنها بسیار نزدیک به یکدیگر است. بنابراین هدف اصلی Corner Adjustment این نیست که چهار لودسل را از نظر مشخصات کارخانهای کاملاً یکسان کند.
موضوع اصلی، بالانس کردن رفتار کل سیستم توزین در نقاط مختلف باسکول است.
برای مثال ممکن است چهار لودسل مشخصات بسیار نزدیک داشته باشند، اما به دلیل شرایط نصب و توزیع بار، وقتی وزنه در گوشههای مختلف قرار میگیرد، قرائتها کمی متفاوت باشند.
در این شرایط میتوان با تنظیمات جانکشنباکس، خروجی سیستم را تا حد مشخصی اصلاح کرد.
بنابراین بهتر است بگوییم:
پتانسیومترهای Corner در Junction Box برای جبران بخشی از اختلاف خروجی و بالانس کردن سیستم توزین در نقاط مختلف باسکول استفاده میشوند، نه اینکه الزاماً وظیفه آنها «یکسان کردن حساسیت لودسلها» باشد.
فرآیند کلی Corner Calibration
روش دقیق کالیبراسیون به نوع باسکول، تعداد لودسلها، نمایشگر وزن و دستورالعمل سازنده بستگی دارد، اما مفهوم کلی به این صورت است.
مرحله اول: بررسی مکانیکی
قبل از هرگونه تنظیم الکتریکی باید وضعیت مکانیکی باسکول بررسی شود.
مواردی مانند:
آزاد بودن حرکت سازه
عدم وجود گیر مکانیکی
وضعیت پایهها
تراز بودن
عدم تماس ناخواسته سازه با قسمتهای اطراف
وضعیت نصب لودسلها
کابلکشی صحیح و بدون کشش اضافی
باید بررسی شوند.
این مرحله بسیار مهم است، زیرا اگر مشکل از سازه یا نصب باشد، اصلاح آن با پتانسیومتر Junction Box راهحل مناسبی نیست.
مرحله دوم: بررسی و تنظیم صفر
پس از اطمینان از شرایط مکانیکی، باسکول باید در حالت بدون بار بررسی شود.
نمایشگر باید مقدار صفر صحیح را نشان دهد و رفتار سیستم نیز پایدار باشد.
در صورت وجود مشکل در صفر، ابتدا باید علت آن بررسی شود.

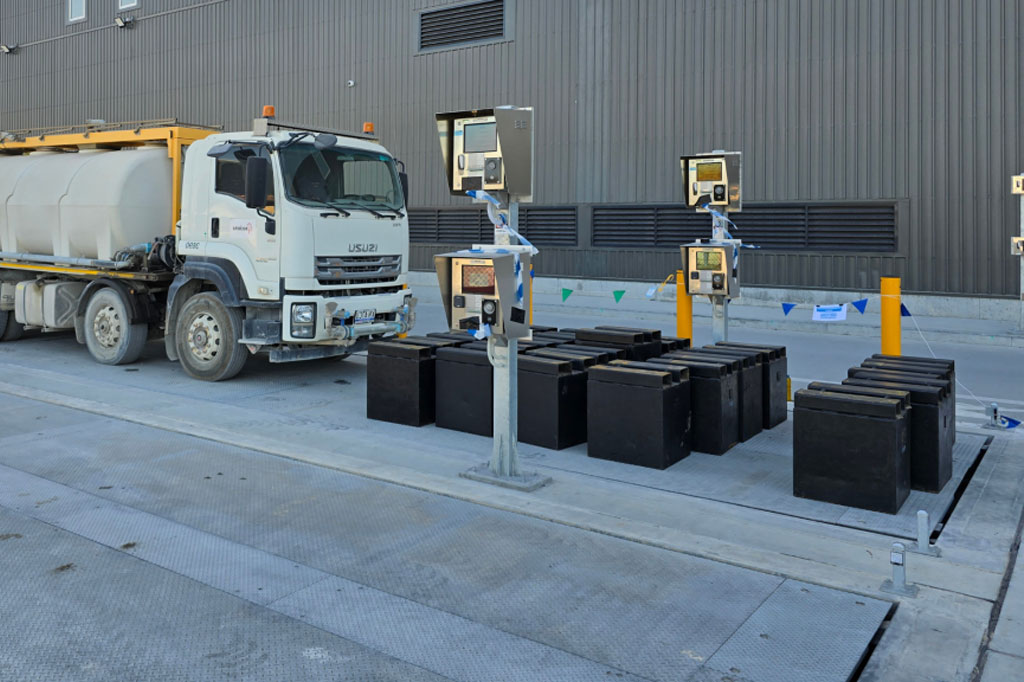

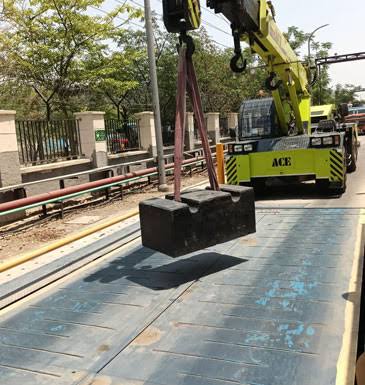

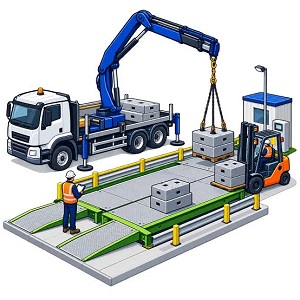

مرحله سوم: قرار دادن وزنه در نقاط مختلف
برای بررسی Corner، یک وزنه مشخص در نقاط مختلف سطح باسکول قرار داده میشود.
برای مثال:
مرکز
گوشه اول
گوشه دوم
گوشه سوم
گوشه چهارم
در هر موقعیت مقدار نمایش دادهشده ثبت و با یکدیگر مقایسه میشود.
این کار کمک میکند مشخص شود اختلاف در کدام قسمت بیشتر است.
مرحله چهارم: تنظیم Corner
اگر مشخص شود یک گوشه نسبت به سایر نقاط مقدار بیشتری یا کمتری نشان میدهد، در صورت وجود Junction Box قابل تنظیم، میتوان تنظیم مربوط به آن لودسل را به مقدار کمی تغییر داد.
پس از هر تغییر، مجدداً آزمون انجام میشود.
هدف این است که اختلاف قرائت نقاط مختلف کاهش پیدا کند.
نکته مهم این است که تنظیمات باید تدریجی باشد. تغییر زیاد پتانسیومتر بدون انجام آزمون مجدد میتواند باعث شود وضعیت یک گوشه بهتر شود اما گوشه دیگری از حالت مناسب خارج شود.
چرا تنظیم Corner یک فرآیند تکراری است؟
فرض کنید گوشه شماره 1 وزن بیشتری نشان میدهد.
تکنسین مقدار مربوط به آن را کمی تنظیم میکند.
بعد دوباره کل نقاط بررسی میشوند.
ممکن است نتیجه تغییر کند.
در این حالت هنوز ممکن است تنظیمات بیشتری لازم باشد، اما هدف فرآیند مشخص است:
کاهش اختلاف بین نقاط مختلف باسکول.
آیا چهار لودسل کاملاً یکسان باز هم به Corner Calibration نیاز دارند؟
بله، ممکن است.
این نکته از نظر عملی بسیار مهم است.
یکسان بودن لودسلها به این معنی نیست که کل سیستم مکانیکی باسکول نیز کاملاً ایدهآل است.
مثلاً ممکن است:
یک پایه کمی متفاوت باشد
سازه در یک قسمت نیرو را متفاوت منتقل کند
تراز مناسب نباشد
اصطکاکی در یک قسمت وجود داشته باشد
بار در یک نقطه سهم بیشتری از یک لودسل را درگیر کند
بنابراین حتی با چهار لودسل یکسان، امکان وجود اختلاف قرائت در نقاط مختلف باسکول وجود دارد.
آیا میتوان Junction Box را حذف کرد؟
از نظر الکتریکی، در شرایط مناسب میتوان لودسلها را به صورت مستقیم موازی کرد و خروجی را به نمایشگر وزن رساند.
بنابراین Junction Box الزاماً یک قطعه ضروری برای «کار کردن» سیستم نیست.
اما در یک باسکول صنعتی، حذف آن همیشه به معنی طراحی بهتر نیست.
Junction Box باعث میشود:
سیمکشی مرتبتر باشد
دسترسی برای تعمیرات بهتر باشد
پیدا کردن لودسل معیوب سادهتر شود
کابل خروجی به شکل استاندارد از سیستم خارج شود
در مدلهای قابل تنظیم امکان Corner Adjustment وجود داشته باشد
در نتیجه، انتخاب بین اتصال مستقیم و Junction Box به طراحی سیستم، تعداد لودسلها، نوع تجهیزات و نیازهای سرویس و کالیبراسیون بستگی دارد.
عیبیابی قبل از تنظیم Corner
یکی از اشتباهات رایج این است که هر اختلاف وزن در گوشههای باسکول را با پتانسیومتر اصلاح کنیم.
در حالی که اگر اختلاف زیاد باشد، ابتدا باید علت آن پیدا شود.
مواردی که باید بررسی شوند:
1. مشکل مکانیکی
گیر کردن سازه یا تماس ناخواسته میتواند باعث خطای جدی شود.
2. نصب نامناسب لودسل
لودسل باید مطابق دستورالعمل سازنده و بدون نیروهای جانبی ناخواسته نصب شود.
3. کابل و اتصالات
قطعی، مقاومت اتصال، رطوبت یا آسیب کابل میتواند روی سیگنال تأثیر بگذارد.
4. وضعیت Junction Box
رطوبت، خوردگی، اتصالات ضعیف یا خرابی مدار تنظیم میتواند باعث مشکل شود.
5. خود لودسل
در صورت شک به خرابی، مقاومتها، خروجی و سایر پارامترهای لودسل باید مطابق دیتاشیت سازنده بررسی شوند.
Corner Calibration با کالیبراسیون ظرفیت چه تفاوتی دارد؟
این دو موضوع نباید با هم اشتباه گرفته شوند.
Corner Calibration
هدف آن کاهش اختلاف قرائت در نقاط مختلف باسکول است.
یعنی:
گوشه 1 ≈ گوشه 2 ≈ گوشه 3 ≈ گوشه 4
Span Calibration
هدف آن تنظیم رابطه بین خروجی سیستم و مقدار واقعی وزن در محدوده اندازهگیری است.
برای مثال:
وزن واقعی 5000 kg → نمایشگر 5000 kg
بنابراین ممکن است یک باسکول Corner مناسبی داشته باشد اما Span آن نیاز به تنظیم داشته باشد؛ یا برعکس.
کالیبراسیون دقیق فقط یک تنظیم نرمافزاری نیست
یکی از نکات مهم در سیستمهای توزین این است که کالیبراسیون
را نباید صرفاً یک تنظیم در Weight Indicator یا نرمافزار در نظر گرفت.
دقت نهایی سیستم به مجموعهای از عوامل وابسته است:
سازه مکانیکی
↓
لودسل
↓
Junction Box
↓
Weight Indicator
↓
کالیبراسیون
↓
نرمافزار و سیستم ثبت اطلاعات
بنابراین اگر مشکل اصلی مکانیکی باشد، تغییر تنظیمات نمایشگر یا Junction Box نمیتواند جای تعمیر مکانیکی را بگیرد.
تجربه عملی در کالیبراسیون باسکول
در کار عملی، معمولاً قبل از هر تنظیمی باید مشخص شود که اختلاف مشاهدهشده واقعاً ناشی از عدم بالانس سیستم توزین است یا یک مشکل مکانیکی یا الکتریکی در سیستم وجود دارد.
به همین دلیل ترتیب کار اهمیت زیادی دارد:
بررسی مکانیکی > بررسی لودسل و سیمکشی > بررسی Junction Box > تست نقاط مختلف > Corner Adjustment > کالیبراسیون نهایی
این رویکرد باعث میشود تنظیمات به جای اینکه صرفاً یک خطای موجود را پنهان کنند، بر اساس علت واقعی مشکل انجام شوند.
جمعبندی
در یک باسکول چندلودسله، استفاده از لودسلهای یکسان به تنهایی تضمین نمیکند که وزن در تمام نقاط باسکول دقیقاً یکسان نمایش داده شود.
شرایط نصب، ساختار مکانیکی، توزیع نیرو و مشخصات واقعی لودسلها میتوانند باعث ایجاد اختلاف در نقاط مختلف شوند.
Junction Box در این سیستم فقط یک محل اتصال سیمها نیست. در مدلهای قابل تنظیم، مدارهای Corner Adjustment امکان اصلاح بخشی از این اختلاف را فراهم میکنند.
نکته مهم این است که پتانسیومترهای Junction Box برای رفع مشکلات اساسی مکانیکی یا خرابی لودسل طراحی نشدهاند؛ بلکه برای بالانس و اصلاح محدود خروجی سیستم توزین در فرآیند کالیبراسیون استفاده میشوند.
در نهایت، یک باسکول دقیق نتیجه هماهنگی صحیح بین سازه، لودسلها، اتصالات، Junction Box، نمایشگر وزن و فرآیند کالیبراسیون است.
