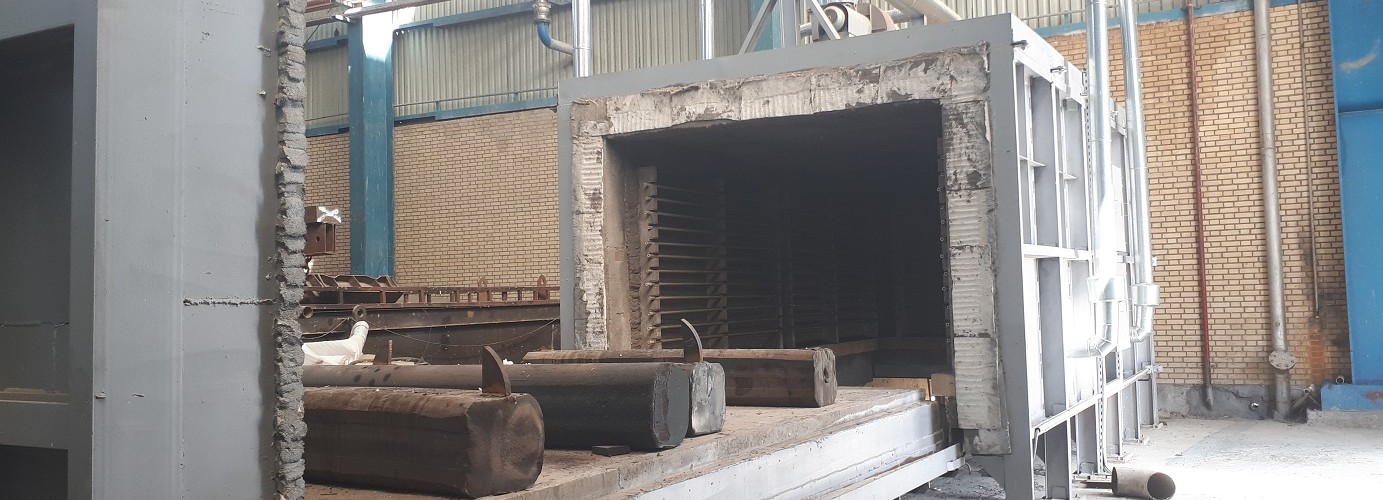

چگونه توان الکتریکی کوره حرارتی صنعتی را محاسبه کنیم ؟

محاسبه توان کوره برقی ۱۰ تنی؛ بررسی بار حرارتی، تلفات و انتخاب توان ۱۵۰ کیلووات

محاسبه توان الکتریکی موردنیاز کوره یکی از مهم‌ترین مراحل در طراحی کوره‌های الکتریکی صنعتی است. انتخاب توانی کمتر از مقدار موردنیاز، باعث افزایش زمان گرم شدن، نرسیدن به دمای موردنظر، افت دما هنگام ورود بار سرد و کاهش کیفیت فرآیند عملیات حرارتی می‌شود. از طرف دیگر، انتخاب توان بیش از اندازه نیز موجب افزایش ناپایداری دما ، هزینه ساخت، افزایش جریان مصرفی، بزرگ‌تر شدن تجهیزات برق قدرت، افزایش هزینه کابل‌کشی و کاهش عمر المنت‌ها خواهد شد.
محاسبه توان یک کوره صنعتی را نمی‌توان تنها بر اساس جرم بار یا حجم محفظه انجام داد؛ زیرا علاوه بر انرژی موردنیاز برای گرم کردن بار، جرم حرارتی کوره، تلفات انتقال حرارت و شرایط بهره‌برداری نیز باید در محاسبات لحاظ شوند.

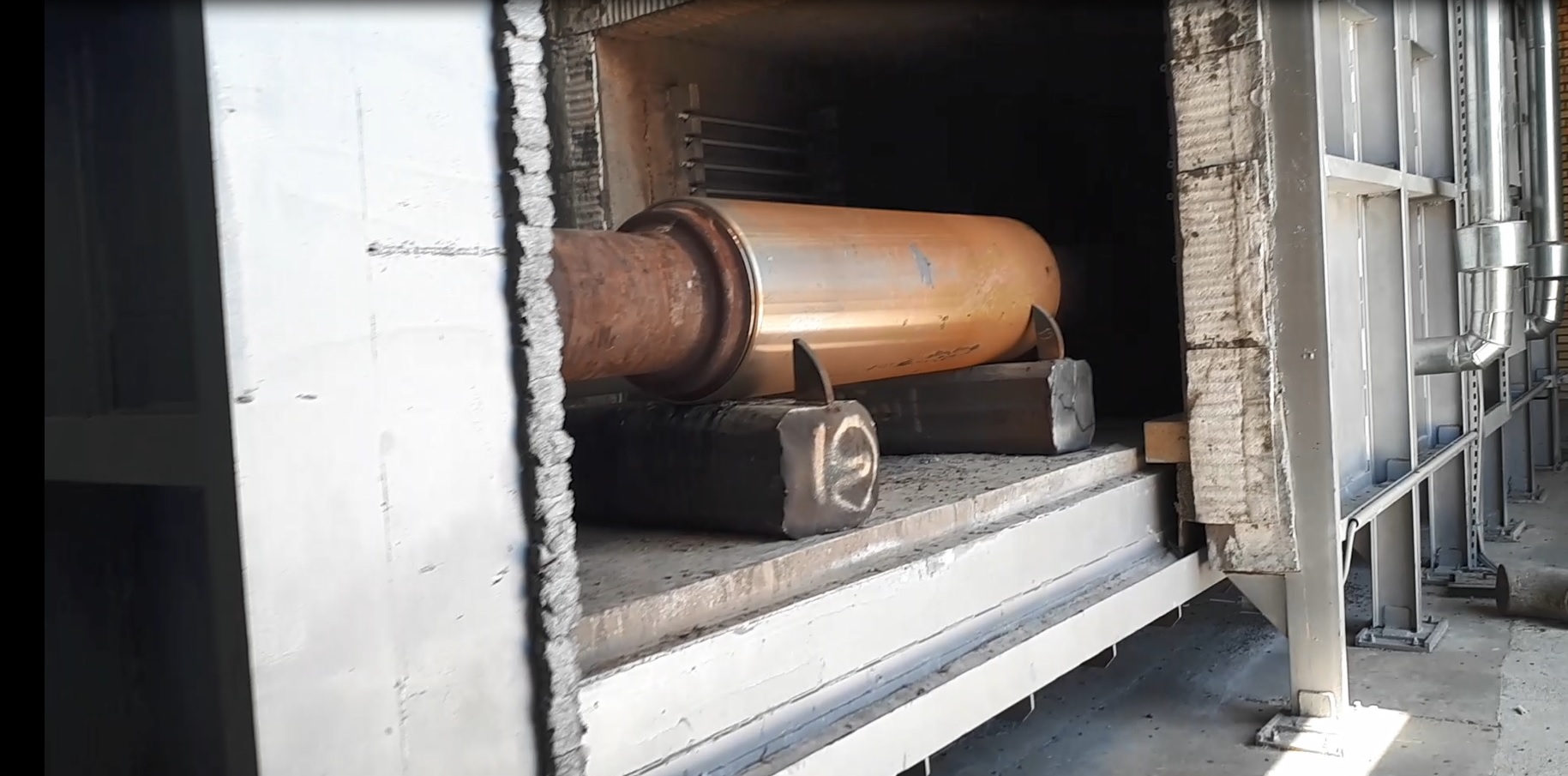

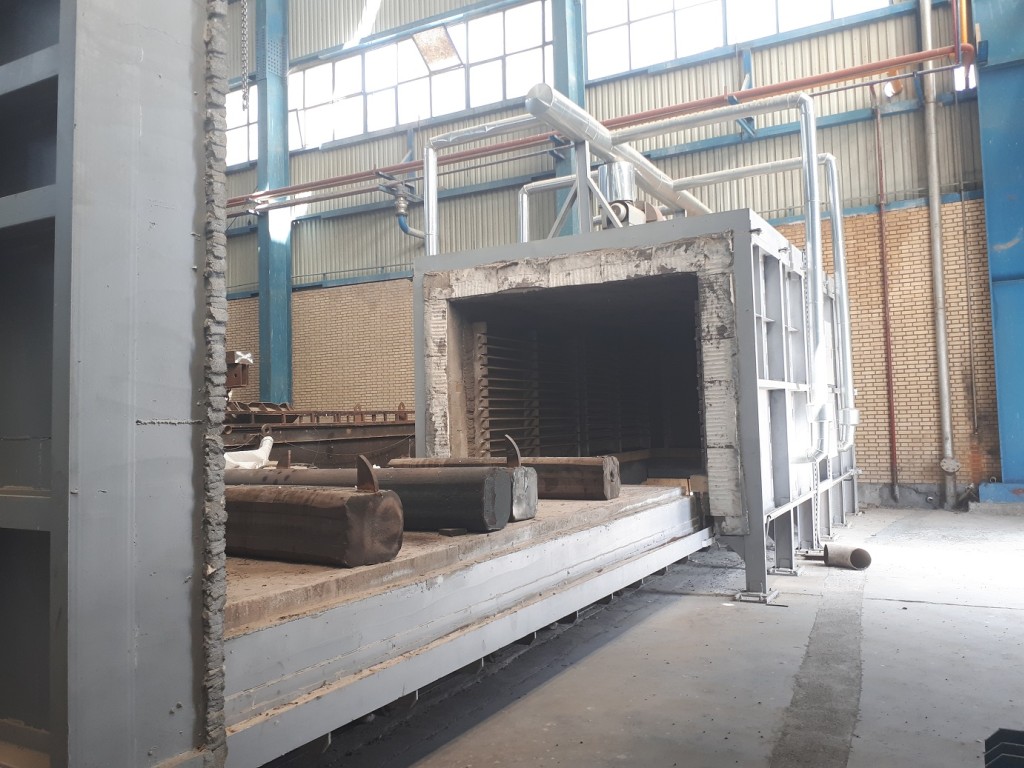

در این مقاله، روش محاسبه توان یک کوره المنتی واگنی با ظرفیت ۱۰ تن فولاد، دمای نهایی ۵۰۰ درجه سلسیوس و نرخ گرمایش ۵۰ درجه سلسیوس بر ساعت بررسی می‌شود و نشان داده خواهد شد که چگونه می‌توان با استفاده از روابط مهندسی، به توان طراحی حدود ۱۵۰ کیلووات رسید.
توجه: محاسبات این مقاله یک مثال مهندسی برای برآورد اولیه توان کوره است. مقدار واقعی توان موردنیاز هر کوره باید با توجه به ابعاد، نوع و ضخامت عایق، جرم واقعی بار، مشخصات نسوز، شرایط آب‌بندی، دمای محیط، سیکل کاری و سایر مشخصات پروژه تعیین شود.

روند طراحی توان کوره:
مشخصات بار ←  محاسبه انرژی موردنیاز بار ←  محاسبه توان لازم برای گرم کردن بار  ←  محاسبه جرم حرارتی مؤثر  ←  محاسبه تلفات حرارتی ←
اعمال ضریب اطمینان  ←  انتخاب توان نامی کوره  ←  طراحی المنت و تجهیزات قدرت

۱- مشخصات کوره در این مثال :
برای انجام محاسبات، مشخصات طراحی به شرح زیر در نظر گرفته می‌شود:
ظرفیت بار: ۱۰ تن فولاد آلیاژی
جرم بار: 10000 کیلوگرم
دمای اولیه: 20 درجه سانتی‌گراد
دمای نهایی: 500 درجه سانتی‌گراد

اختلاف دما:
ΔT = T2 − T1
ΔT = 500 − 20 = 480 °C
نرخ گرمایش موردنظر:
50 °C/hour
زمان گرمایش:
t = 480 ÷ 50 = 9.6 ساعت
بنابراین در این مثال فرض می‌شود که کوره باید بتواند یک بار ۱۰ تنی فولادی را طی حدود ۹.۶ ساعت از دمای محیط به ۵۰۰ درجه سانتی‌گراد برساند.

۲- محاسبه انرژی موردنیاز برای گرم کردن فولاد
انرژی لازم برای گرم کردن یک جسم از رابطه زیر به دست می‌آید:
Q = m × c × ΔT
که در آن:
Q = انرژی موردنیاز (kJ)
m = جرم (kg)
c = گرمای ویژه ماده (kJ/kg.K)
ΔT = اختلاف دما (°C)
گرمای ویژه فولاد تابع دما است و در بازه ۲۰ تا ۵۰۰ درجه سلسیوس معمولاً بین 0.5 تا 0.7 kJ/kg.K تغییر می‌کند. برای این برآورد اولیه، مقدار متوسط 0.6 kJ/kg.K  در نظر گرفته می‌شود.
بنابراین:
Q = 10000 × 0.6 × 480
Q = 2,880,000 kJ
در نتیجه، برای گرم کردن ۱۰ تن فولاد از ۲۰ تا ۵۰۰ درجه سانتی‌گراد حدود 2.88 گیگاژول انرژی گرمایی موردنیاز خواهد بود.

۳- تبدیل انرژی به توان حرارتی
توان موردنیاز از رابطه زیر محاسبه می‌شود:
P = Q ÷ t
ابتدا زمان را به ثانیه تبدیل می‌کنیم:
t = 9.6 × 3600
t = 34560 s
سپس انرژی را به ژول تبدیل می‌کنیم:
Q = 2,880,000 × 1000
Q = 2.88 × 10⁹ J
اکنون:
P = 2.88 × 10⁹ ÷ 34560
P = 83,333 W
یا:
P ≈ 83.3 kW
بنابراین برای گرم کردن خودِ بار فولادی حدود ۸۳ کیلووات توان حرارتی خالص موردنیاز است.
نکته: این مقدار تنها توان لازم برای گرم کردن بار فولادی است و هنوز جرم حرارتی کوره، تلفات انتقال حرارت و ضریب اطمینان طراحی در آن لحاظ نشده‌اند.

۴- چرا ۸۳ کیلووات برای یک کوره ۱۰ تنی کافی نیست؟
عدد ۸۳.۳ کیلووات تنها انرژی موردنیاز برای گرم کردن بار فولادی را نشان می‌دهد.
در یک کوره واقعی، المنت‌ها علاوه بر گرم کردن بار باید انرژی لازم برای گرم شدن اجزای داخلی کوره را نیز تأمین کنند؛ از جمله:
نسوز داخلی
لایه‌های عایق
کف و سقف کوره
سازه‌های فلزی داخلی
واگن کوره
تجهیزات نگهدارنده بار
علاوه بر این، بخشی از انرژی نیز به‌صورت مداوم از طریق دیواره‌ها، سقف، کف، درب و سایر مسیرهای انتقال حرارت به محیط منتقل می‌شود.
به همین دلیل، توان واقعی کوره از مجموع چند بخش تشکیل می‌شود:
Ptotal = Pload + Pthermal mass + Plosses
که در آن:
Pload = توان لازم برای گرم کردن بار
Pthermal mass = توان لازم برای گرم کردن جرم حرارتی مؤثر کوره
Plosses = مجموع تلفات حرارتی
در نهایت نیز با در نظر گرفتن یک ضریب اطمینان مناسب، توان نامی کوره انتخاب می‌شود.

۵- محاسبه جرم حرارتی مؤثر کوره
تمام اجزای کوره الزاماً با همان نرخ و تا همان دمای بار گرم نمی‌شوند. به همین دلیل در برآورد اولیه بهتر است از مفهوم جرم حرارتی مؤثر استفاده شود.
جرم حرارتی مؤثر، بخشی از جرم نسوز، سازه فلزی، واگن و تجهیزات داخلی است که در سیکل گرمایش نقش مؤثری در جذب انرژی دارند.
در این مثال فرض می‌کنیم:
جرم حرارتی مؤثر:
m_eff = 2500 kg
گرمای ویژه متوسط:
c_eff = 0.8 kJ/kg.K
اختلاف دما:
ΔT = 480 °C
انرژی لازم برای گرم شدن جرم حرارتی مؤثر:
Q_eff = m_eff × c_eff × ΔT
Q_eff = 2500 × 0.8 × 480
Q_eff = 960000 kJ
زمان گرمایش:
t = 9.6 h = 34560 s
توان موردنیاز:
P_eff = 960000000 ÷ 34560
P_eff = 27778 W
P_eff ≈ 27.8 kW
بنابراین حدود ۲۸ کیلووات از توان کوره صرف گرم شدن جرم حرارتی مؤثر می‌شود.
نکته: در طراحی واقعی، جرم حرارتی مؤثر باید بر اساس جرم واقعی نسوز، واگن، سازه داخلی و تجهیزات داخل کوره تعیین شود.

۶- محاسبه تلفات حرارتی جداره‌های کوره
پس از گرم شدن کوره، بخشی از انرژی به طور پیوسته از طریق دیواره‌ها، سقف و کف به محیط منتقل می‌شود.
برای برآورد اولیه می‌توان از رابطه زیر استفاده کرد:
P_wall = U × A × ΔT
که در آن:
U = ضریب کلی انتقال حرارت (W/m².K)
A = مساحت مؤثر انتقال حرارت (m²)
ΔT = اختلاف دمای داخل و محیط
محاسبه مساحت جداره‌ها
ابعاد داخلی کوره:
طول = 5 متر
عرض = 2 متر
ارتفاع = 2 متر
مساحت کل:
A = 2 × (LW + LH + WH)
A = 2 × (5×2 + 5×2 + 2×2)
A = 48 m²
اختلاف دما
دمای داخل کوره:   500°C
دمای محیط:   20°C
ΔT = 480°C
ضریب انتقال حرارت
با فرض استفاده از پشم سرامیکی به ضخامت حدود 300 میلی‌متر و کیفیت مناسب اجرای عایق، مقدار ضریب کلی انتقال حرارت برای این مثال به صورت زیر در نظر گرفته می‌شود:
U = 0.55 W/m².K
بنابراین:
P_wall = 0.55 × 48 × 480
P_wall = 12672 W
P_wall ≈ 12.7 kW
بنابراین تلفات حرارتی جداره‌ها حدود ۱۲ کیلووات برآورد می‌شود.
توجه: این مقدار تنها برای این مثال مهندسی معتبر است و در طراحی واقعی باید بر اساس مقاومت حرارتی لایه‌های مختلف عایق، ضخامت نسوز، شرایط نصب و دمای سطح خارجی محاسبه شود.

۷- تلفات درب و آب‌بندی کوره
درب یکی از مهم‌ترین مسیرهای اتلاف انرژی در کوره‌های صنعتی است.
اگر آب‌بندی درب مناسب نباشد، علاوه بر خروج هوای گرم، هوای سرد نیز وارد محفظه کوره خواهد شد و توان بیشتری برای جبران این تلفات موردنیاز است.
در کوره‌های واگنی، محل اتصال درب، واگن و بدنه اهمیت ویژه‌ای دارد و کیفیت آب‌بندی تأثیر مستقیمی بر مصرف انرژی دارد.
در این مثال، تلفات ناشی از درب، آب‌بندی و پل‌های حرارتی به صورت مجموع برابر با:
P_door = 8 kW  در نظر گرفته می‌شود.

۸- تلفات ناشی از نفوذ هوای سرد
هر بار که درب کوره باز می‌شود، بخشی از هوای گرم خارج و هوای سرد محیط وارد کوره می‌شود.
در کوره‌هایی که فرآیند به صورت Batch انجام می‌شود، این تلفات تنها هنگام باز شدن درب رخ می‌دهد و مقدار آن به تعداد دفعات باز شدن درب در هر سیکل بستگی دارد.
در این مثال برای برآورد اولیه:
P_air = 5 kW در نظر گرفته می‌شود.

۹- جمع‌بندی توان موردنیاز
اکنون مجموع توان‌های موردنیاز به صورت زیر خواهد بود:

گرم کردن بار فولادی    83.3 kW
جرم حرارتی مؤثر    27.8 kW
تلفات جداره‌ها    12.7 kW
تلفات درب و آب‌بندی    8 kW
تلفات نفوذ هوا    5 kW
جمع توان پایه    136.8 kW

۱۰- اعمال ضریب اطمینان طراحی
در طراحی صنعتی، بهتر است توان دقیق محاسبه‌شده به عنوان توان نامی انتخاب نشود.
برای جبران تغییرات شرایط بهره‌برداری، تغییر خواص عایق، اختلاف شرایط محیطی، تغییرات بار و سایر عوامل، حدود ۱۰ درصد ضریب اطمینان در نظر گرفته می‌شود.
بنابراین:
P_design = 136.8 × 1.10
P_design = 150.5 kW
در نتیجه، توان نامی کوره به صورت زیر انتخاب می‌شود:
توان نامی کوره = ۱۵۰ کیلووات

۱۱- چرا انتخاب ۱۵۰ کیلووات منطقی‌تر از انتخاب دقیق ۱۳۷ کیلووات است؟
اگر محاسبات اولیه عددی در حدود ۱۳۷ کیلووات را نشان دهد، انتخاب دقیق همین مقدار لزوماً بهترین گزینه نیست.
در طراحی صنعتی معمولاً توان نامی به نزدیک‌ترین مقدار استاندارد انتخاب می‌شود تا علاوه بر تأمین نیاز فرآیند، ظرفیت مناسبی برای شرایط واقعی نیز وجود داشته باشد.
از طرف دیگر، افزایش بیش از حد توان نیز انتخاب مناسبی نیست؛ زیرا باعث افزایش  ناپایداری دما ، جریان مصرفی، بزرگ‌تر شدن تابلو برق، افزایش ظرفیت تجهیزات حفاظتی، افزایش هزینه کابل‌کشی و همچنین افزایش تنش حرارتی روی المنت‌ها خواهد شد.
بنابراین هدف از طراحی، انتخاب توان بهینه است؛ نه بیشترین توان ممکن.

۱۲- تقسیم توان بین المنت‌ها
پس از مشخص شدن توان کل، باید این توان بین المنت‌ها تقسیم شود.
در این مثال:
توان کل کوره:
Ptotal = 150 kW
تعداد گروه‌های المنت:
4 گروه
توان هر گروه:
Pgroup = 150 ÷ 4
Pgroup = 37.5 kW
اگر هر گروه شامل سه المنت باشد:
Pelement = 37.5 ÷ 3
Pelement = 12.5 kW
بنابراین هر المنت حدود ۱۲.۵ کیلووات توان خواهد داشت.
تقسیم المنت‌ها به چند گروه باعث یکنواختی بهتر دما، کاهش جریان هر شاخه و کنترل دقیق‌تر توان خواهد شد.

۱۳- محاسبه جریان برق کوره
در این پروژه، کوره با برق سه‌فاز ۴۰۰ ولت تغذیه می‌شود.
برای یک بار مقاومتی، جریان از رابطه زیر به دست می‌آید:
I = P ÷ (√3 × V × cosφ)
با توجه به اینکه المنت‌ها بار تقریباً کاملاً مقاومتی هستند:
cosφ ≈ 1
بنابراین:
I = 150000 ÷ (1.732 × 400)
I ≈ 216 آمپر
بنابراین جریان نامی کوره حدود ۲۱۶ آمپر خواهد بود.
این مقدار مبنای انتخاب کابل، کلید قدرت، شینه، فیوز و تجهیزات حفاظتی قرار می‌گیرد.

۱۴- محاسبه مقاومت هر المنت
در این پروژه، هر المنت دارای توان تقریبی ۱۲.۵ کیلووات است.
اگر المنت‌ها در هر گروه به صورت مناسب به شبکه سه‌فاز متصل شوند و ولتاژ اعمال‌شده به هر المنت ۴۰۰ ولت باشد، مقاومت هر المنت از رابطه زیر به دست می‌آید:
R = V² ÷ P
R = 400² ÷ 12500
R = 12.8 Ω
بنابراین مقاومت تقریبی هر المنت حدود ۱۲.۸ اهم خواهد بود.
۱۵- محاسبه طول سیم المنت
پس از مشخص شدن مقاومت موردنیاز، طول سیم المنت از رابطه زیر محاسبه می‌شود:
R = ρ × L ÷ A
که در آن:
R = مقاومت سیم
ρ = مقاومت ویژه آلیاژ کانتال
L = طول سیم
A = سطح مقطع سیم
در این پروژه از سیم Kanthal A-1 با قطر ۳.۵ میلی‌متر استفاده شده است.
با در نظر گرفتن مقاومت موردنیاز هر المنت و مقاومت ویژه آلیاژ، طول تقریبی سیم هر المنت حدود ۸۰ تا ۸۵ متر به دست می‌آید که جرم آن نیز در حدود ۶ کیلوگرم خواهد بود.

[دیتا شیت سیم المنت کانتال]

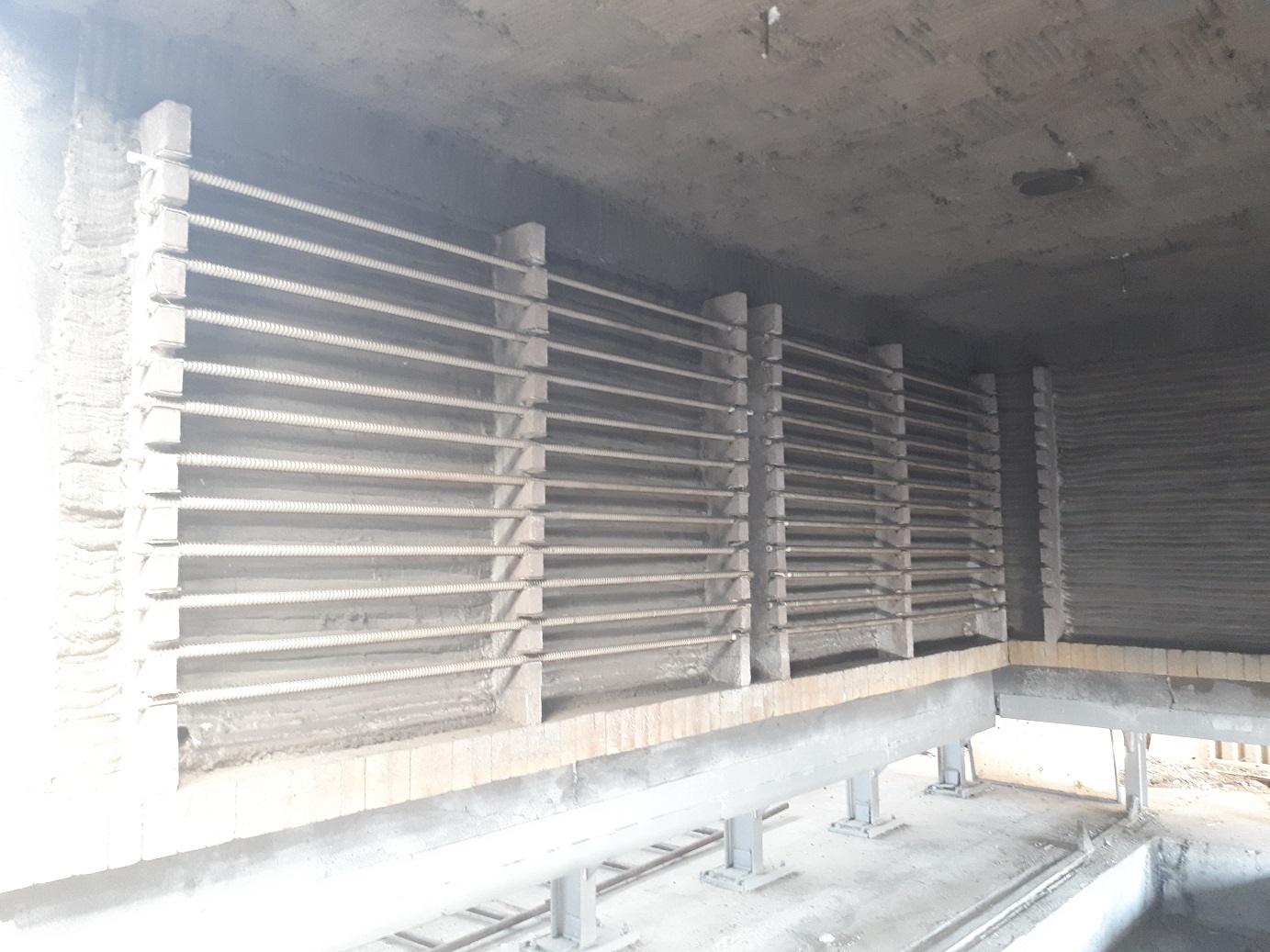

پس از ساخت، سیم به صورت فنر با قطر تقریبی ۵ سانتی‌متر پیچیده شده و سپس با فاصله مناسب بین دورها روی نگهدارنده‌های سرامیکی نصب می‌شود. طول مسیر نصب فنر داخل کوره حدود ۱۲ متر است.
