توزین صنعتی چیست؟ راهنمای جامع روش‌های توزین، تجهیزات توزین و اتوماسیون سیستم‌های وزن‌کشی





توزین یکی از مهم‌ترین بخش‌های اندازه‌گیری و کنترل در بسیاری از صنایع است. از توزین کامیون و مواد اولیه گرفته تا اندازه‌گیری مداوم مواد روی نوار نقاله، کنترل وزن مخازن و سیلوها، توزین دام و اجرای سیستم‌های کاملاً اتوماتیک، وزن نقش مهمی در کنترل تولید، مدیریت مواد، کاهش خطا و ثبت اطلاعات فرآیند دارد.

در سیستم‌های صنعتی، توزین دیگر تنها به نمایش یک عدد روی نمایشگر محدود نمی‌شود. در یک سیستم مدرن، اطلاعات وزن می‌تواند از لودسل دریافت شده، توسط نمایشگر یا کنترلر وزن پردازش شود، به PLC ارسال گردد و در نهایت توسط HMI، کامپیوتر و نرم‌افزار صنعتی ثبت و مدیریت شود.

به همین دلیل، سیستم توزین می‌تواند بخشی از یک سیستم کامل اتوماسیون صنعتی باشد.

در این مقاله با مفهوم توزین صنعتی، روش‌های مختلف توزین، تجهیزات مورد استفاده، توزین استاتیک و دینامیک، توزین نوار نقاله، کاربرد توزین در صنایع مختلف و نحوه اتصال سیستم‌های توزین به PLC و نرم‌افزار آشنا می‌شویم.



توزین صنعتی به مجموعه روش‌ها، تجهیزات و سیستم‌هایی گفته می‌شود که برای اندازه‌گیری وزن یا جرم مواد، محصولات، تجهیزات یا وسایل نقلیه در محیط‌های صنعتی استفاده می‌شوند.

یک سیستم توزین می‌تواند بسیار ساده باشد؛ برای مثال یک ترازو یا نمایشگر وزن که وزن یک محصول را نشان می‌دهد.

اما در سیستم‌های پیشرفته‌تر، توزین با تجهیزات اتوماسیون ترکیب می‌شود و علاوه بر اندازه‌گیری وزن، وظایفی مانند موارد زیر را انجام می‌دهد:

کنترل مقدار مواد ، کنترل فرآیند تولید ، قطع خودکار مواد در وزن مشخص ، ثبت اطلاعات وزن ، صدور قبض توزین ، گزارش‌گیری ، کنترل موجودی مواد

کنترل دبی مواد ، ارتباط با PLC ، ارتباط با HMI، ارتباط با نرم‌افزارهای صنعتی ، شناسایی خودرو یا دام ، ارسال اطلاعات به سیستم‌های مدیریتی



بنابراین می‌توان گفت توزین صنعتی یکی از بخش‌های مهم سیستم‌های اندازه‌گیری و اتوماسیون در کارخانه‌ها و واحدهای تولیدی است.





برای طراحی یک سیستم توزین مناسب، چند مفهوم اساسی باید در نظر گرفته شود.



ظرفیت توزین حداکثر وزنی است که سیستم برای اندازه‌گیری آن طراحی شده است.

برای مثال، یک باسکول ممکن است برای توزین خودروهای سنگین طراحی شود، در حالی که یک سیستم توزین مخزن ممکن است برای چند تن ماده مورد استفاده قرار گیرد.

انتخاب ظرفیت مناسب لودسل و سایر تجهیزات باید با توجه به وزن واقعی، شرایط مکانیکی و ضریب اطمینان انجام شود.



دقت مشخص می‌کند که اندازه‌گیری انجام‌شده تا چه اندازه به مقدار واقعی نزدیک است.

در پروژه‌های صنعتی، دقت مورد نیاز به کاربرد بستگی دارد. برای مثال، ممکن است دقت مورد نیاز در یک سیستم توزین مواد اولیه با یک سیستم توزین آزمایشگاهی متفاوت باشد.



تفکیک‌پذیری کوچک‌ترین تغییر وزنی است که سیستم قادر به نمایش یا تشخیص آن است.



تکرارپذیری نشان می‌دهد که در شرایط مشابه، سیستم توزین تا چه اندازه نتایج مشابهی ارائه می‌دهد.



کالیبراسیون یکی از مراحل مهم راه‌اندازی سیستم توزین است و برای اطمینان از صحت اندازه‌گیری انجام می‌شود.

روش کالیبراسیون به نوع سیستم، تجهیزات و کاربرد آن بستگی دارد.



یک سیستم توزین صنعتی می‌تواند از تجهیزات مختلفی تشکیل شود.

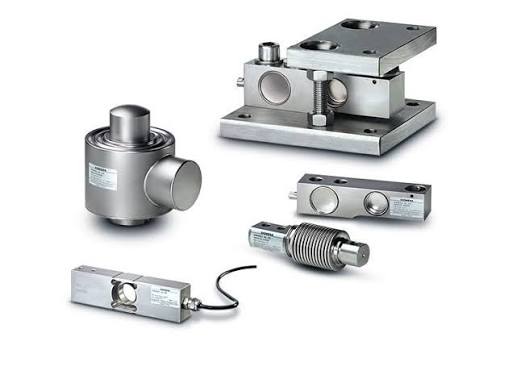

لودسل مهم‌ترین عنصر اندازه‌گیری در بسیاری از سیستم‌های توزین است.

لودسل نیروی واردشده ناشی از وزن را به یک سیگنال الکتریکی قابل اندازه‌گیری تبدیل می‌کند.

انتخاب نوع لودسل به ظرفیت، نوع سازه، نحوه اعمال نیرو و شرایط محیطی بستگی دارد.

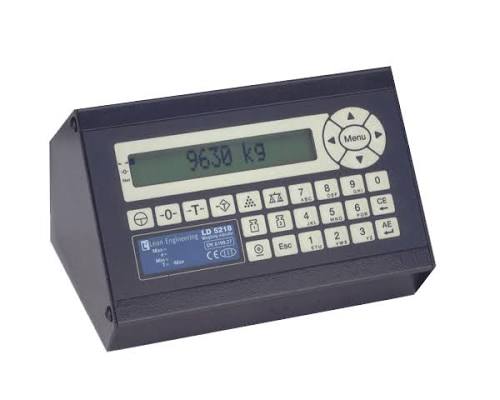

نمایشگر وزن سیگنال لودسل را دریافت کرده و پس از پردازش، مقدار وزن را نمایش می‌دهد.

نمایشگرهای وزن می‌توانند امکانات مختلفی داشته باشند، از جمله:

نمایش وزن ، صفر کردن Tare، کالیبراسیون ، خروجی رله ، خروجی آنالوگ ، RS232 ، RS485 ، ثبت اطلاعات

در سیستم‌های اتوماتیک، Weight Indicator  می‌تواند به‌عنوان رابط بین بخش اندازه‌گیری وزن و سیستم کنترل عمل کند.

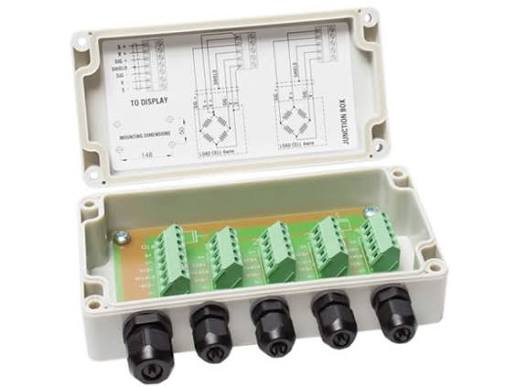

در سیستم‌هایی که از چند لودسل استفاده می‌شود، معمولاً سیگنال لودسل‌ها در یک Junction Box جمع‌آوری و به نمایشگر یا کنترلر وزن منتقل می‌شود.

جعبه تقسیم مناسب باید با توجه به تعداد لودسل‌ها، شرایط محیطی و نوع سیستم انتخاب شود.





PLC  می‌تواند وظیفه کنترل فرآیند توزین را بر عهده داشته باشد.

برای مثال، در یک سیستم توزین اتوماتیک PLC می‌تواند:

فرآیند را شروع کند.

مقدار وزن را دریافت کند.

شیر یا موتور انتقال مواد را کنترل کند.

با نزدیک شدن به وزن هدف، سرعت انتقال را کاهش دهد.

پس از رسیدن به وزن مورد نظر، انتقال را متوقف کند.

نتیجه توزین را ثبت یا به سیستم بالادستی ارسال کند.

در چنین سیستمی، توزین از یک سیستم صرفاً اندازه‌گیری به یک سیستم کنترل فرآیند تبدیل می‌شود.



HMI می‌تواند برای نمایش اطلاعات و کنترل فرآیند توزین استفاده شود.

برای مثال اپراتور می‌تواند روی HMI اطلاعات زیر را مشاهده کند:

وزن فعلی ، وزن هدف ، مقدار باقی‌مانده ،وضعیت شیرها ، وضعیت موتورها ، وضعیت لودسل ، آلارم‌ها ، تعداد بچ‌ها ، مقدار تولید ، مجموع وزن توزین‌شده

همچنین امکان تنظیم پارامترهای فرآیند از طریق HMI وجود دارد.



سیستم‌های توزین را می‌توان بر اساس نحوه اندازه‌گیری به روش‌های مختلف تقسیم کرد.

مهم‌ترین روش‌ها عبارت‌اند از:

توزین استاتیک ، توزین دینامیک ، توزین نوار نقاله ، توزین مخزن و سیلو ، توزین بچ ، توزین اتوماتیک ، توزین خودرو ، توزین محصول و بسته ، توزین دام



در توزین استاتیک، ماده یا محصول هنگام اندازه‌گیری در وضعیت ثابت قرار دارد.

برای مثال:

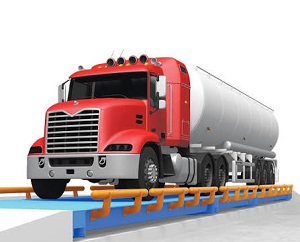

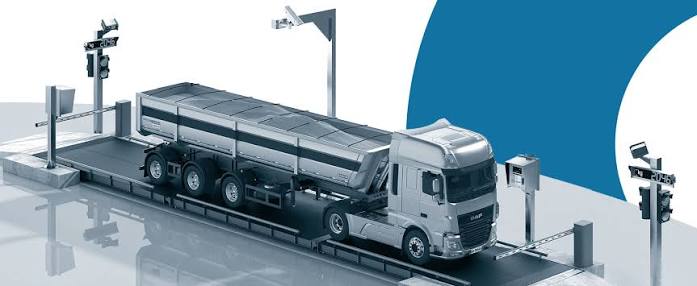

باسکول کامیون ، باسکول پلتفرم ، توزین مخزن ، توزین سیلو ، توزین کیسه ، توزین پالت ، توزین مواد اولیه

در این روش، سیستم وزن را در یک وضعیت ثابت اندازه‌گیری می‌کند.

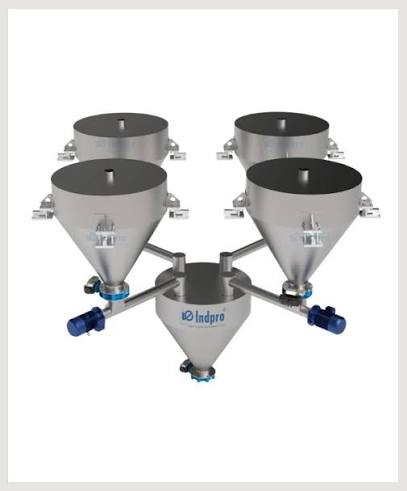

توزین مخازن و سیلوها نیز نمونه‌ای از توزین استاتیک صنعتی است که در آن لودسل‌ها در قسمت‌های نگهدارنده مخزن نصب می‌شوند.



در بسیاری از کارخانه‌ها مواد اولیه در مخازن، هاپرها یا سیلوها نگهداری می‌شوند.

با نصب لودسل در زیر پایه‌های مخزن می‌توان وزن محتویات آن را اندازه‌گیری کرد.

این روش در صنایعی مانند:

سیمان ، بتن ، مواد غذایی ، خوراک دام ، صنایع شیمیایی ، صنایع دارویی ، کشاورزی و صنایع معدنی کاربرد دارد.

در سیستم‌های پیشرفته، وزن مخزن می‌تواند به PLC ارسال شود تا فرآیند پرکردن، تخلیه یا ترکیب مواد به صورت اتوماتیک کنترل شود.

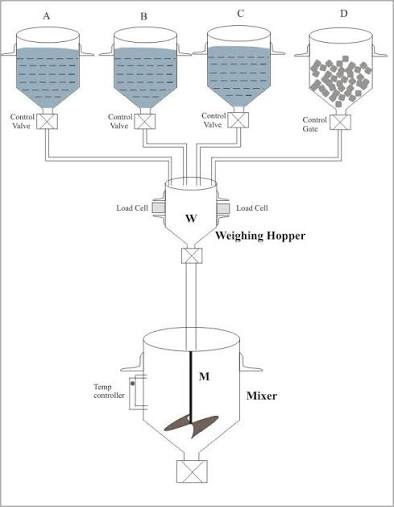

در بسیاری از فرآیندهای تولیدی، لازم است چند ماده با مقادیر مشخص با یکدیگر ترکیب شوند.

برای مثال، ممکن است یک دستور تولید شامل چند ماده با وزن‌های مشخص باشد.

در این حالت سیستم می‌تواند به صورت اتوماتیک:

ماده اول را وارد کند.

وزن را اندازه‌گیری کند.

پس از رسیدن به مقدار مشخص، انتقال را متوقف کند.

ماده دوم را وارد کند.

همین فرآیند را برای مواد بعدی تکرار کند.

در پایان مواد را وارد مرحله اختلاط کند.

این روش در بچینگ بتن، خوراک دام، صنایع غذایی، مواد شیمیایی و بسیاری از فرآیندهای تولیدی کاربرد دارد.





در توزین دینامیک، ماده در هنگام حرکت یا عبور از فرآیند توزین اندازه‌گیری می‌شود.

یکی از مهم‌ترین نمونه‌های توزین دینامیک، توزین مواد روی نوار نقاله است.

در این روش نیازی نیست جریان مواد متوقف شود و سیستم می‌تواند مقدار عبوری را به صورت پیوسته اندازه‌گیری کند.

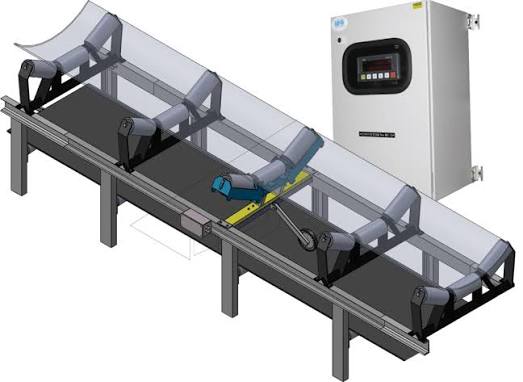

سیستم توزین نوار نقاله یا Belt Weigher برای اندازه‌گیری مقدار مواد عبوری روی یک نوار نقاله استفاده می‌شود.

این سیستم معمولاً از سه بخش اصلی تشکیل می‌شود:

لودسل و فریم توزین

سنسور سرعت نوار

کنترلر یا Weight Integrator

لودسل مقدار بار واردشده به بخش توزین را اندازه‌گیری می‌کند و سنسور سرعت، سرعت حرکت نوار را مشخص می‌کند.

کنترلر با ترکیب این اطلاعات می‌تواند دبی جرمی مواد و مقدار کل مواد عبوری را محاسبه کند.

کاربرد توزین نوار نقاله

توزین نوار نقاله در صنایعی مانند:

معدن ، فولاد ، سیمان ، سنگ‌شکن ، صنایع معدنی ، کشاورزی ، خوراک دام ، صنایع غذایی ، بازیافت و مواد اولیه کاربرد دارد.



اطلاعات سیستم می‌تواند شامل موارد زیر باشد:

وزن لحظه‌ای ، دبی مواد ، تن بر ساعت ، وزن کل عبوری ، مقدار تولید ، مقدار مصرف

سیستم‌های Belt Scale و Weigh Feeder همچنین می‌توانند برای کنترل دبی مواد و تنظیم سرعت انتقال استفاده شوند.





یکی از مهم‌ترین کاربردهای توزین در اتوماسیون صنعتی، کنترل خودکار مقدار مواد است.

برای مثال، فرض کنید قرار است یک مخزن با 1000 کیلوگرم ماده پر شود.

سیستم می‌تواند به این شکل عمل کند:

لودسل → نمایشگر وزن → PLC → کنترل شیر یا موتور

PLC  وزن را دریافت می‌کند و بر اساس مقدار اندازه‌گیری‌شده، فرمان لازم را صادر می‌کند.

برای کاهش خطای ناشی از تأخیر مکانیکی یا جریان مواد، می‌توان در نزدیکی وزن هدف سرعت انتقال را کاهش داد و پس از رسیدن به مقدار نهایی، سیستم را متوقف کرد.

این روش باعث می‌شود فرآیند توزین سریع‌تر و دقیق‌تر و وابستگی آن به اپراتور کمتر شود.





در کارخانه‌های تولید خوراک دام، چندین ماده باید بر اساس فرمول مشخص با یکدیگر ترکیب شوند.

سیستم توزین اتوماتیک می‌تواند مقدار هر ماده را اندازه‌گیری کرده و پس از رسیدن به وزن مورد نظر، فرآیند را به ماده بعدی منتقل کند.

در این سیستم PLC، لودسل، نمایشگر وزن، شیرها، موتورهای انتقال و نرم‌افزار می‌توانند در یک سیستم یکپارچه قرار بگیرند.



یکی از کاربردهای جالب توزین، اندازه‌گیری و ثبت وزن دام است.

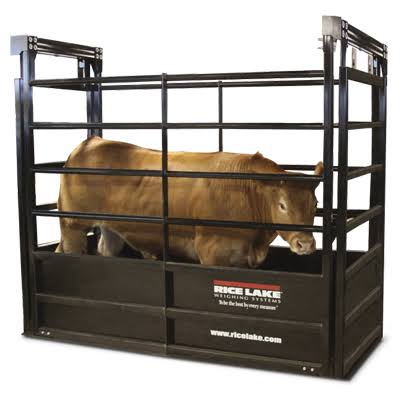

در یک سیستم توزین دام می‌توان از باسکول یا سازه توزین مجهز به لودسل استفاده کرد.

در سیستم‌های پیشرفته‌تر می‌توان توزین را با تجهیزات شناسایی مانند RFID ترکیب کرد.

در این حالت اطلاعاتی مانند:

شناسه دام ، وزن ، تاریخ ، ساعت ، سابقه وزن ، تغییرات وزن قابل ثبت و مدیریت است.

با اتصال سیستم به نرم‌افزار، می‌توان روند افزایش وزن دام را نیز بررسی کرد.

در یک سیستم کاملاً اتوماتیک، ورود دام به محل توزین، شناسایی، ثبت وزن و ذخیره اطلاعات می‌تواند با حداقل دخالت اپراتور انجام شود.





یکی از مهم‌ترین مزایای ترکیب توزین و اتوماسیون صنعتی، کاهش وابستگی فرآیند به اپراتور است.

ساختار یک سیستم می‌تواند به صورت زیر باشد:

Load Cell → Weight Indicator → PLC → HMI → Software → Database

در این معماری:

Load Cell وزن را به سیگنال الکتریکی تبدیل می‌کند.

Weight Indicator سیگنال لودسل را پردازش کرده و مقدار وزن را محاسبه و نمایش می‌دهد.

PLC منطق کنترلی فرآیند را اجرا می‌کند.

HMI رابط کاربر برای مشاهده و تنظیم فرآیند است.

Software اطلاعات توزین را ثبت و مدیریت می‌کند.

Database اطلاعات را برای گزارش‌گیری و استفاده‌های بعدی ذخیره می‌کند.



برای اتصال تجهیزات توزین به PLC روش‌های مختلفی وجود دارد.

خروجی آنالوگ که به صورت ولتاژ و جریان استاندارد هستند.

ارتباط داده از طریق پورت های  RS232 و RS485



نرم‌افزار توزین می‌تواند وظیفه مدیریت اطلاعات مربوط به عملیات وزن‌کشی را بر عهده داشته باشد.

برخی امکانات رایج عبارت‌اند از:

ثبت توزین ، صدور قبض ، جست‌وجوی سوابق ، گزارش‌گیری ، گزارش‌های مالی ، اطلاعات مشتری ، اطلاعات راننده ، اطلاعات خودرو ، اطلاعات کالا ، ثبت وزن ورود و خروج ، محاسبه وزن خالص ، اتصال به دوربین ، ارسال پیامک ، خروجی Excel ، ذخیره اطلاعات در پایگاه داده

با استفاده از پایگاه داده، اطلاعات توزین می‌تواند برای مدت طولانی ذخیره و در زمان مورد نیاز بازیابی شود.



{درباره نرم افزار مدیریت باسکول اوزان}



انتخاب سیستم توزین مناسب باید بر اساس نیاز واقعی پروژه انجام شود.

پارامترهای مهم عبارت‌اند از:

1. ظرفیت

حداکثر وزن مورد نظر چقدر است؟

2. نوع ماده

آیا ماده جامد، پودر، مایع، دانه‌ای یا محصول بسته‌بندی‌شده است؟

3. استاتیک یا دینامیک بودن

آیا ماده هنگام توزین ثابت است یا در حال حرکت؟

4. دقت مورد نیاز

دقت مورد نیاز فرآیند چقدر است؟

5. سرعت فرآیند

در توزین دینامیک، سرعت حرکت مواد اهمیت زیادی دارد.

6. شرایط محیطی

رطوبت، گردوغبار، دما، مواد خورنده و شست‌وشو می‌توانند روی انتخاب تجهیزات تأثیر بگذارند.

7. نیاز به اتوماسیون

آیا فقط نمایش وزن مورد نیاز است یا باید فرآیند نیز به صورت اتوماتیک کنترل شود؟

8. نیاز به ثبت اطلاعات

آیا وزن‌ها باید در نرم‌افزار یا پایگاه داده ذخیره شوند؟

9. نوع ارتباط

آیا سیستم باید با PLC، HMI، کامپیوتر یا شبکه صنعتی ارتباط داشته باشد؟



حتی اگر تجهیزات توزین باکیفیت باشند، طراحی یا نصب نادرست می‌تواند باعث ایجاد خطا شود.

برخی عوامل مهم عبارت‌اند از:

نصب نامناسب لودسل ، اعمال نیروی جانبی به لودسل ، انتخاب نادرست ظرفیت ، مشکلات مکانیکی سازه ، اصطکاک و گیر مکانیکی ، کابل‌کشی نامناسب

نویز الکتریکی ، ارت نامناسب ، رطوبت ، خرابی Junction Box ، کالیبراسیون نامناسب ، لرزش ، تغییرات دما ، نصب نادرست تجهیزات اندازه‌گیری

در سیستم‌های دینامیک مانند توزین نوار نقاله، شرایط مکانیکی، سرعت نوار و کیفیت اندازه‌گیری سرعت نیز می‌توانند بر عملکرد سیستم تأثیر بگذارند.

بنابراین عیب‌یابی سیستم توزین فقط با بررسی نمایشگر وزن انجام نمی‌شود و در بسیاری از پروژه‌ها باید بخش مکانیک، برق، ابزار دقیق و نرم‌افزار به صورت هم‌زمان بررسی شوند.



ترکیب توزین و اتوماسیون می‌تواند مزایای زیادی ایجاد کند.

از جمله:

کاهش خطای انسانی ، افزایش سرعت فرآیند ، کنترل دقیق مقدار مواد ، ثبت خودکار اطلاعات ، کاهش مصرف مواد ، امکان گزارش‌گیری ، امکان کنترل از راه دور ، افزایش قابلیت ردیابی ، امکان اتصال به سیستم‌های مدیریتی ، افزایش بهره‌وری تولید

در سیستم‌های پیشرفته، اطلاعات وزن می‌تواند علاوه بر کنترل محلی، در سیستم‌های نظارتی و مدیریتی کارخانه نیز مورد استفاده قرار گیرد.



توزین صنعتی تنها به اندازه‌گیری وزن محدود نمی‌شود. امروزه سیستم‌های توزین می‌توانند بخشی از یک سیستم کامل اتوماسیون صنعتی باشند.

از باسکول کامیون و توزین استاتیک گرفته تا توزین مخازن، سیلوها، بچینگ، توزین نوار نقاله، توزین دام و سیستم‌های کنترل اتوماتیک، هر کاربرد نیازمند انتخاب صحیح تجهیزات، طراحی مکانیکی مناسب، اندازه‌گیری دقیق و در بسیاری از موارد یکپارچه‌سازی با سیستم کنترل است.

یک سیستم کامل می‌تواند از لودسل، جعبه تقسیم، نمایشگر وزن، PLC، HMI، تجهیزات ارتباطی و نرم‌افزار توزین تشکیل شود و اطلاعات وزن را از مرحله اندازه‌گیری تا ثبت و گزارش‌گیری مدیریت کند.

به همین دلیل، طراحی یک سیستم توزین صنعتی مناسب نیازمند شناخت هم‌زمان توزین، ابزار دقیق، برق صنعتی، اتوماسیون و نرم‌افزار است.

اگر برای یک کارخانه، خط تولید، باسکول، سیلو، نوار نقاله یا فرآیند صنعتی به سیستم توزین و اتوماسیون نیاز دارید، انتخاب روش مناسب توزین و طراحی صحیح سیستم می‌تواند تأثیر مستقیمی بر دقت اندازه‌گیری، کنترل مواد و بهره‌وری فرآیند داشته باشد.



در پروژه‌های توزین صنعتی، انتخاب یک تجهیز مناسب به‌تنهایی تضمین‌کننده عملکرد صحیح سیستم نیست. دقت و پایداری توزین به مجموعه‌ای از عوامل مکانیکی، الکتریکی، ابزار دقیق، اتوماسیون و نرم‌افزار وابسته است.

مزیت همکاری با الکترون، نگاه یکپارچه به کل سیستم توزین است. به‌جای اینکه هر بخش پروژه به‌صورت جداگانه بررسی شود، فرآیند از مرحله تحلیل نیازمندی‌ها تا طراحی، برنامه‌نویسی، اجرا و راه‌اندازی به‌صورت یکپارچه دیده می‌شود.



بررسی مهندسی فرآیند قبل از انتخاب تجهیزات و جلوگیری از انتخاب نادرست تجهیزات توزین

انتخاب لودسل، نمایشگر وزن و تجهیزات جانبی متناسب با کاربرد واقعی پروژه

تجربه هم‌زمان در توزین و اتوماسیون صنعتی؛ از سیستم اندازه‌گیری وزن تا PLC، HMI و کنترل فرآیند

امکان طراحی سیستم‌های توزین اختصاصی متناسب با نیاز هر کارخانه یا خط تولید

یکپارچه‌سازی تجهیزات توزین با PLC، HMI و نرم‌افزارهای صنعتی

طراحی و اجرای سیستم‌های ثبت اطلاعات و گزارش‌گیری توزین

توجه هم‌زمان به بخش مکانیکی، برق، ابزار دقیق و نرم‌افزار برای کاهش خطاهای سیستم

امکان عیب‌یابی و بهینه‌سازی سیستم‌های توزین موجود در صورت وجود خطا یا ناپایداری

طراحی سیستم با قابلیت توسعه در آینده و امکان اضافه‌کردن تجهیزات و امکانات جدید

تمرکز بر راهکار عملی و قابل اجرا متناسب با شرایط واقعی پروژه، نه صرفاً فروش تجهیزات

از یک سیستم توزین ساده تا یک سیستم کاملاً اتوماتیک



فرقی نمی‌کند نیاز پروژه شما یک نمایشگر وزن و لودسل باشد یا یک سیستم کامل شامل باسکول، PLC، HMI، شبکه صنعتی و نرم‌افزار؛ هدف، طراحی سیستمی است که دقیق، پایدار، قابل اعتماد و متناسب با فرآیند واقعی شما باشد.
